Fresas de topo esféricas de alto desempenho com 2 canais

Materiais Processados	Aço pré-endurecido 40~50HRC				Aço Endurecido 50~60HRC				Aço Endurecido 60~68HRC
Raio da cabeça esférica (mm)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	a p (mm)	a e (mm)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	a p (mm)	a e (mm)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	a p (mm)	a e (mm)
R0,5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1.0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1.5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2.0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2.5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3.0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4.0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5,0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6.0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8.0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10,0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5
Profundidade Máxima de Corte

1. Use equipamentos e acessórios de alta precisão e alta rigidez.
2. Quando a rigidez da máquina-ferramenta e da instalação da peça de trabalho é fraca, podem ocorrer vibrações e sons anormais. Neste caso, a velocidade e o avanço indicados na tabela acima deverão ser reduzidos ano após ano.
3. Use resfriamento a ar ou MQL (quantidade mínima de resfriamento por névoa de óleo).
4. Recomenda-se usar fresamento sequencial para fresamento lateral.
5. Minimize o máximo possível o comprimento de suspensão da ferramenta sem interferência.

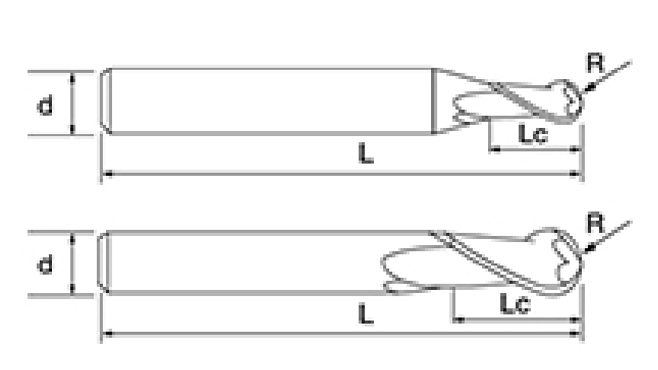

A série de fresas de topo esféricas de alto desempenho e 2 canais NNH-2B está disponível em uma variedade de especificações, variando de 1 mm a 20 mm de diâmetro. Essa flexibilidade permite que os usuários selecionem a ferramenta mais apropriada para suas necessidades de usinagem, seja para gravação fina ou fresamento de cavidades profundas. Cada variante é cuidadosamente otimizada com seu comprimento de canal e dimensões gerais para garantir precisão e eficiência em diversas aplicações.

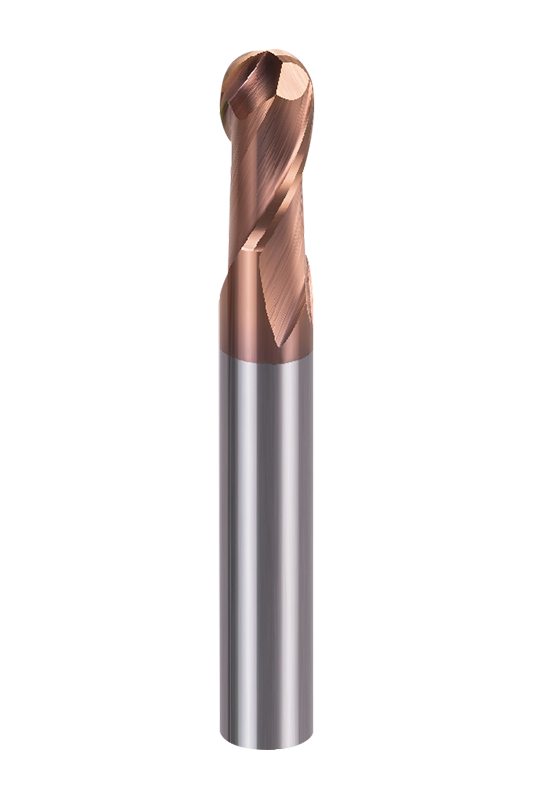

Projetada com uma geometria de ponta esférica, esta fresa de topo proporciona uma transição mais suave na usinagem de superfície 3D em comparação com fresas de ponta plana. Este formato ajuda a reduzir a resistência ao corte e a melhorar a estabilidade da ferramenta. O ângulo de hélice de 30° melhora o escoamento de cavacos e minimiza a vibração, garantindo um desempenho de usinagem estável. Além disso, a estrutura de 2 canais permite uma melhor remoção de cavacos em usinagem de alta velocidade, tornando-a ideal para uma remoção eficiente de material.

Este produto utiliza tecnologia avançada de revestimento AlTiSiN, combinada com um substrato com partículas ultrafinas (0,4μm). Isto melhora significativamente a resistência ao desgaste e ao calor, permitindo que a ferramenta mantenha o desempenho mesmo em aplicações de usinagem de alta dureza. As fresas de topo NNH-2B são feitas de metal duro de alta dureza e retificadas com precisão para obter arestas de corte afiadas, o que pode reduzir as forças de corte e melhorar a precisão da usinagem.

A série NNH-2B é adequada para uma ampla variedade de materiais e apresenta bom desempenho em aplicações de alta velocidade e alta dureza. Apresenta um ótimo desempenho na usinagem de aço endurecido, aço ferramenta e aço inoxidável até 55HRC. Além disso, também é muito eficaz na usinagem de precisão de metais não ferrosos, como ligas de cobre.
