Fresas de topo de cabeça plana de 4 flautas

Materiais Processados	Ferro Fundido Ferro Fundido Nodular		Aço carbono, liga de aço ~750N/mm²		Aço carbono, liga de aço ~30HRC		Aço pré-endurecido, aço temperado e temperado ~40HRC		Aço inoxidável		Aço pré-endurecido, aço temperado e temperado ~50HRC
Diâmetro (mm)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405
Profundidade Máxima de Corte
									Diâmetro da ferramenta	Profundidade de corte
									∅1	0,15D
									∅3	0,3D

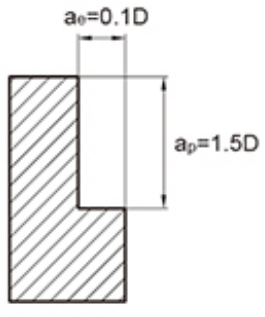

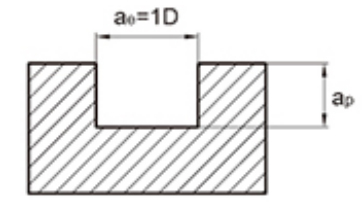

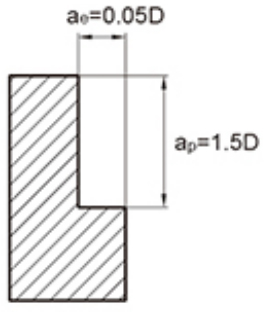

A tabela acima mostra os valores padrão para usinagem de fresamento lateral. Ao cortar ranhuras com a ferramenta, a velocidade deve ser de 50% ~ 70% da tabela acima e a taxa de avanço deve ser de 40% ~ 60% como valor padrão.
2. Use máquinas-ferramentas e porta-ferramentas de alta precisão.
3. Use resfriamento de ar ou fluido de corte com menor probabilidade de produzir fumaça.
4. Recomenda-se usar fresamento sequencial para fresamento lateral.
Quando a rigidez da máquina-ferramenta e da instalação da peça de trabalho é fraca, podem ocorrer vibrações e sons anormais. Neste caso, a velocidade e o avanço indicados na tabela acima deverão ser reduzidos ano após ano.
6. Minimize o comprimento do balanço da ferramenta tanto quanto possível sem interferência.

A fresa de topo de cabeça plana de 4 canais NNC-4T tem uma variedade de diâmetros de 1 mm a 20 mm e pode ser combinada com diferentes comprimentos de lâmina e comprimentos totais, ajudando os processadores a usá-la com flexibilidade em diferentes cenários, como espaços estreitos ou grandes superfícies de corte. Ao combinar soluções de diferentes tamanhos, pode ser alcançado um bom equilíbrio entre eficiência de processamento e acabamento superficial, adequado para diversas necessidades de produção.

Ele adota um design de cabeça plana de quatro canais com um ângulo de hélice de 35°. O ângulo de inclinação e o ângulo posterior da ferramenta são cuidadosamente otimizados para reduzir efetivamente a resistência ao corte. Ele tem uma faixa mais ampla de desempenho geral, distribuição uniforme da aresta de corte e pode manter menor vibração e remoção de cavacos mais suave durante o corte, ao mesmo tempo que garante desempenho de corte estável durante o processamento em alta velocidade.

Em termos de fabricação, as fresas de cabeça plana e canal NNC-4T usam tecnologia de retificação CNC de alta precisão para garantir arestas vivas e tolerâncias dimensionais estritamente controladas. O revestimento de superfície utiliza o mais recente revestimento composto de cromo-alumínio, que possui excelente dureza em altas temperaturas e estabilidade à oxidação, prolongando assim a vida útil da ferramenta e melhorando a qualidade da superfície processada.

Esta fresa é adequada para processar uma variedade de materiais, como aço carbono, aço-liga, aço para moldes, aço inoxidável e ferro fundido, especialmente para peças com dureza não superior a 45HRC.
