2 fresas de ponta esférica de flauta

Materiais Processados	Ferro Fundido Ferro Fundido Nodular		Aço carbono, liga de aço ~750N/mm²		Aço carbono, liga de aço ~30HRC		Aço pré-endurecido, aço temperado e temperado ~40HRC		Aço inoxidável		Aço pré-endurecido, aço temperado e temperado ~50HRC
Diâmetro (mm)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)	Velocidade rotacional (mínimo -1 )	Velocidade de alimentação (mm/min)
R0,5	40000	800	40000	800	38000	700	32000	320	22300	200	25000	275
R1.0	24000	900	24000	900	19000	760	16000	400	11150	230	13000	275
R1.5	15500	950	15500	950	12750	760	10600	450	7400	290	8500	280
R2.0	11500	950	11500	950	9550	760	8000	550	5550	370	6500	370
R2.5	9500	1050	9500	1050	7650	800	6400	550	4450	370	5000	375
R3.0	8000	1050	8000	1050	6400	800	5300	580	3700	390	4200	390
R4.0	6000	1300	6000	1300	4800	950	4000	700	2750	455	3200	440
R5,0	4800	1200	4800	1200	3800	900	3200	650	2200	430	2500	440
R6.0	4000	1100	4000	1100	3200	840	2650	610	1850	430	2100	420
R8.0	3000	1050	3000	1050	2400	800	2000	600	1350	380	1600	375
R10,0	2400	950	2400	950	1900	680	1600	560	1100	370	1250	330

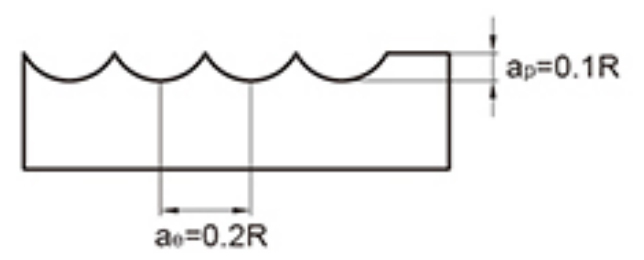

Profundidade Máxima de Corte

1. Use máquinas-ferramentas e porta-ferramentas de alta precisão.
2. Use resfriamento de ar ou fluido de corte com menor probabilidade de produzir fumaça.
3. Recomenda-se usar fresamento sequencial para fresamento lateral.
4. Quando a rigidez da máquina-ferramenta e da instalação da peça de trabalho é fraca, podem ocorrer vibrações e sons anormais. Neste caso, a velocidade e o avanço indicados na tabela acima deverão ser reduzidos ano após ano.
5. Minimize o máximo possível o comprimento de suspensão da ferramenta sem interferência.

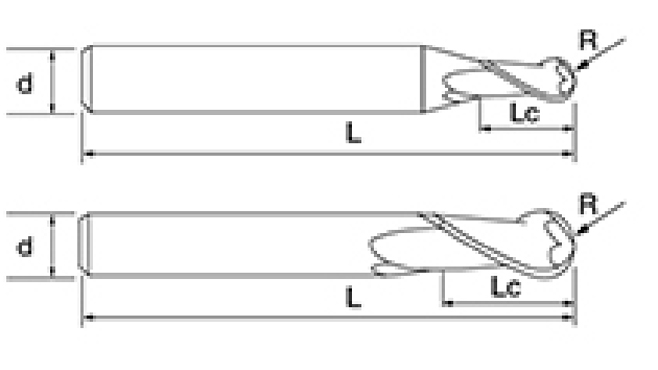

As fresas de topo esféricas de 2 canais NNC-2B oferecem grande flexibilidade na seleção de tamanho, com diâmetros variando de 1 mm a 10 mm, comprimentos de canais comuns de 2 mm a 25 mm e comprimentos totais incluindo 50 mm, 75 mm e 100 mm. Essas diferentes combinações podem atender a uma variedade de requisitos de processamento, como canais rasos, corte chanfrado e processamento de contornos complexos, ao mesmo tempo em que mantêm a rigidez estável da ferramenta mesmo em diâmetros menores.

A ferramenta adota uma geometria de ponta esférica e sua aresta de corte curva ajuda a reduzir a resistência ao corte e melhorar o acabamento superficial. A distribuição equilibrada das arestas de corte ao longo da transição do arco garante uma força mais uniforme durante a operação, reduzindo efetivamente a vibração da ferramenta e melhorando ainda mais a qualidade da superfície e a precisão dimensional.

As fresas de topo esféricas de 2 canais são fabricadas usando tecnologia de retificação CNC de alta precisão com uma matriz de granulação fina de alta tenacidade e não fragmentável (0,6 μm), que pode manter a nitidez e durabilidade mesmo sob condições de corte de alta velocidade. O mais recente revestimento composto de cromo-alumínio possui excelente resistência ao calor e ao desgaste, permitindo que a fresa de topo mantenha um desempenho estável em altas temperaturas e estenda significativamente a vida útil da ferramenta.

Essas fresas de topo são adequadas para uma ampla gama de materiais com dureza de até HRC45, incluindo aço carbono, aço-liga, aço pré-endurecido e ferro fundido, bem como metais não ferrosos, como ligas de cobre.
