Fresa de topo com passo de dente desigual de 4 flautas para usinagem de aço inoxidável

Materiais Processados	Ferro fundido, aço carbono, liga de aço ~30HRC		Aço inoxidável		Aço pré-endurecido, aço temperado e temperado ~40HRC		Aço pré-endurecido, aço temperado e temperado ~50HRC		Aço Endurecido ~55HRC
Diâmetro (mm)	Velocidade rotacional (min⁻¹)	Velocidade de alimentação (mm/min)	Velocidade rotacional (min⁻¹)	Velocidade de alimentação (mm/min)	Velocidade rotacional (min⁻¹)	Velocidade de alimentação (mm/min)	Velocidade rotacional (min⁻¹)	Velocidade de alimentação (mm/min)	Velocidade rotacional (min⁻¹)	Velocidade de alimentação (mm/min)
3	15900	1220	8500	180	13270	950	10600	630	7430	360
4	11900	1260	6370	190	9950	970	8000	645	570	370
5	9500	1350	5060	190	7960	1010	6400	675	4460	390
6	7900	1330	4250	210	6630	1030	5300	690	3710	390
8	5900	1330	3180	210	4970	1020	4000	680	2785	405
10	4700	1310	2550	210	3980	1010	3200	675	2230	375
12	4000	1310	2120	210	3310	1010	2650	675	1855	375
14	3400	1220	1820	180	2840	945	2300	630	1590	360
16	3000	1220	1590	180	2480	945	2000	630	1390	360
18	2600	1200	1410	160	2210	930	1800	620	1240	350
20	2400	1200	1270	160	1990	930	1600	620	1115	350

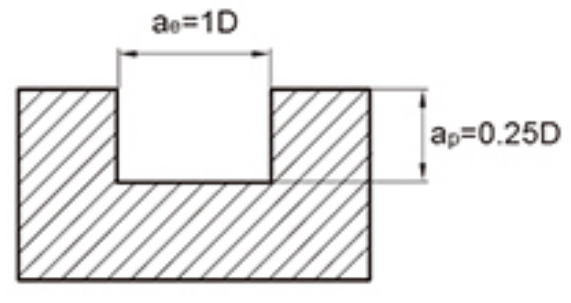

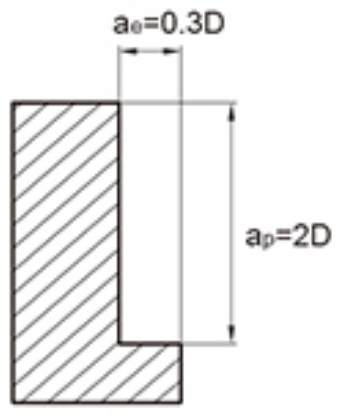

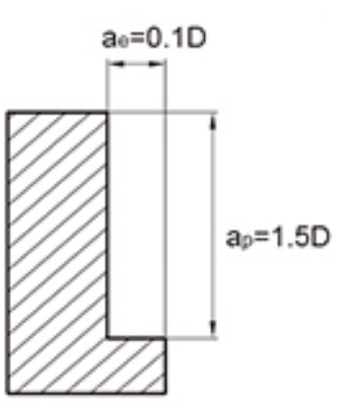

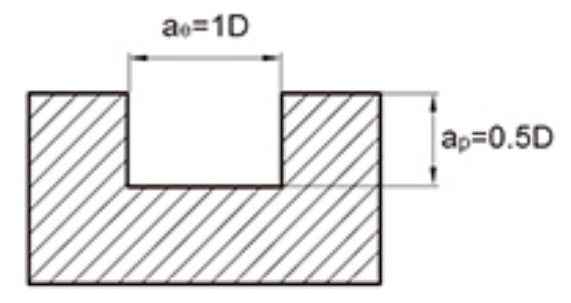

Profundidade Máxima de Corte

1. A tabela acima mostra os valores padrão para usinagem de fresamento lateral. Ao cortar canais com a ferramenta, a velocidade deve ser de 60% a 80% da tabela acima, e a taxa de avanço deve ser baseada em 50% a 70% como padrão.
2. Use máquinas-ferramentas e porta-ferramentas de alta precisão.
3. Use resfriamento de ar ou fluido de corte com menor probabilidade de produzir fumaça.
4. Recomenda-se usar fresamento sequencial para fresamento lateral.
5. Quando a instalação de máquinas-ferramentas e peças de trabalho é inadequada, podem ocorrer vibrações e sons anormais. Neste caso, a velocidade e o avanço indicados na tabela acima deverão ser reduzidos ano após ano.
6. Minimize o balanço da ferramenta tanto quanto possível sem interferência.

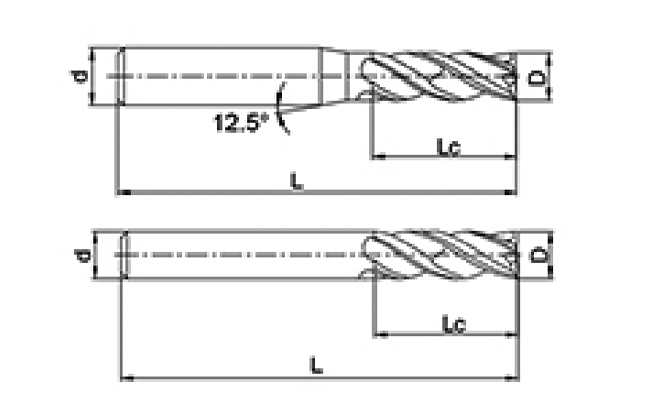

A série de fresas de topo com passo desigual de dentes de 4 canais para usinagem de aço inoxidável (NNB-4T) oferece uma ampla gama de especificações, com diâmetros de fresa variando de 4 mm a 20 mm, cobrindo várias combinações para atender a diferentes necessidades de usinagem. Seja para usinagem de pequena precisão ou corte em grande escala, é possível encontrar o modelo adequado, com configurações flexíveis para se adaptar aos diversos cenários de aplicação.

Apresentando um design de passo de dente desigual, reduz efetivamente as vibrações de corte e melhora a estabilidade da usinagem. O design de fundo plano garante usinagem de alta precisão da superfície inferior enquanto otimiza o desempenho de remoção de cavacos, permitindo que a ferramenta permaneça afiada e durável durante o processamento eficiente.

Feito de material anti-lascamento de alta tenacidade de 0,5μm e combinado com um ângulo espiral de 38°/41°, o processo de corte se torna mais suave, reduzindo a resistência ao corte e prolongando a vida útil da ferramenta. O revestimento específico para aço inoxidável de alto desempenho aumenta a resistência ao desgaste e à oxidação, mantendo um desempenho eficiente mesmo durante usinagem prolongada.

Otimizado para usinagem de aço inoxidável, é adequado para materiais como SUS304, 316 e 316L. Além disso, apresenta excelente adaptabilidade a aços pré-endurecidos (35-45HRC), aços temperados (45-55HRC) e ligas de titânio (Ti-6Al-4V), garantindo corte de alta qualidade em uma variedade de materiais de alta resistência.
