4 fresas de aço inoxidável do moinho de extremidade circular do passo desigual do dente da flauta

Materiais Processados	Ferro fundido, aço carbono, liga de aço ~30HRC		Aço inoxidável		Aço pré-endurecido, aço temperado e temperado ~40HRC		Aço pré-endurecido, aço temperado e temperado ~50HRC		Aço Endurecido ~55HRC
Diâmetro (mm)	Velocidade rotacional (min⁻¹)	Velocidade de alimentação (mm/min)	Velocidade rotacional (min⁻¹)	Velocidade de alimentação (mm/min)	Velocidade rotacional (min⁻¹)	Velocidade de alimentação (mm/min)	Velocidade rotacional (min⁻¹)	Velocidade de alimentação (mm/min)	Velocidade rotacional (min⁻¹)	Velocidade de alimentação (mm/min)
3	15900	1460	8500	215	13270	1140	10600	755	7430	430
4	11900	1510	6370	225	9950	1160	8000	770	570	440
5	9500	1620	5060	225	7960	1210	6400	810	4460	465
6	7900	1590	4250	250	6630	1235	5300	825	3710	465
8	5900	1590	3180	250	4970	1220	4000	815	2785	485
10	4700	157	2550	250	3980	1210	3200	810	2230	450
12	4000	1570	2120	250	3310	1210	2650	810	1855	450
14	3400	1460	1820	215	2840	1130	2300	755	1590	430
16	3000	1460	1590	215	2480	1130	2000	755	1390	430
18	2600	1440	1410	190	2210	1115	1800	740	1240	420
20	2400	1440	1270	190	1990	1115	1600	740	1115	420

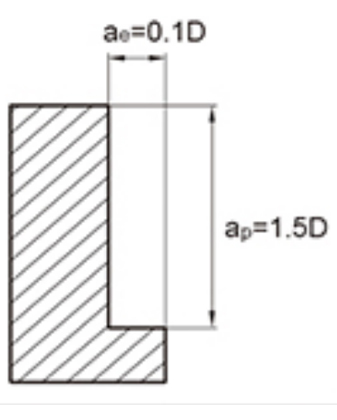

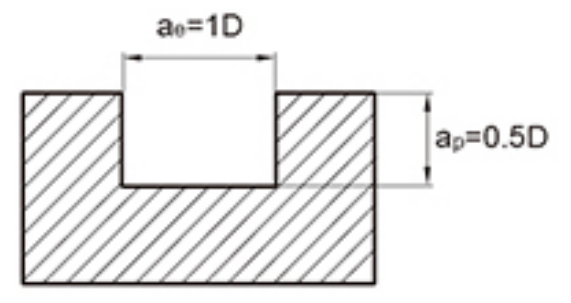

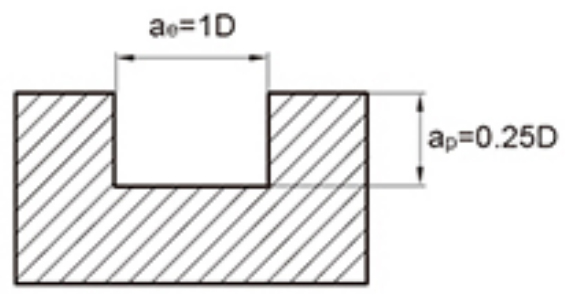

Profundidade Máxima de Corte

1. A tabela acima mostra os valores padrão para usinagem de fresamento lateral. Ao cortar canais com a ferramenta, a velocidade deve ser de 60% a 80% da tabela acima, e a taxa de avanço deve ser baseada em 50% a 70% como padrão.
2. Use máquinas-ferramentas e porta-ferramentas de alta precisão.
3. Use resfriamento de ar ou fluido de corte com menor probabilidade de produzir fumaça.
4. Recomenda-se usar fresamento sequencial para fresamento lateral.
5. Quando a instalação de máquinas-ferramentas e peças de trabalho é inadequada, podem ocorrer vibrações e sons anormais. Neste caso, a velocidade e o avanço indicados na tabela acima deverão ser reduzidos ano após ano.
6. Minimize o balanço da ferramenta tanto quanto possível sem interferência.

As fresas de topo circulares de aço inoxidável com passo de dente desigual de 4 canais apresentam um design de passo de dente desigual, otimizando a distribuição da força de corte, reduzindo efetivamente as vibrações de corte e melhorando a estabilidade da usinagem. Este design é particularmente adequado para materiais difíceis de usinar, garantindo maior vida útil da ferramenta e melhorando a qualidade da superfície processada.

O cortador é fabricado usando tecnologia de retificação de alta precisão e material anti-lascamento selecionado de 0,5μm de alta tenacidade, combinado com a mais recente tecnologia de revestimento específico de aço inoxidável para reduzir ainda mais a resistência ao corte. O ângulo espiral otimizado de 38°-41° ajuda a reduzir o calor de corte, melhora a eficiência de remoção de cavacos e garante uma usinagem mais suave.

Adequado para usinar uma ampla gama de materiais, incluindo ferro fundido (S50C/HT250/Q235), aços-liga (P20/H13/D2), aços ferramenta, aços temperados e revenidos (NAK80/718H/FDAC), aços tratados termicamente (SKD61/1.2343ESR), aços inoxidáveis (SUS304/316/316L) e ligas de titânio (Ti-6Al-4V), apresenta excelente desempenho em uma faixa de dureza de 22HRC a 55HRC.

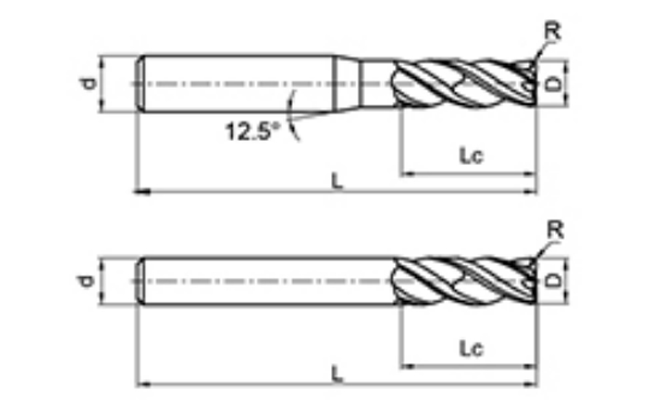

Uma ampla gama de especificações está disponível, com diâmetros de fresa variando de 4 mm a 20 mm e raios de arco opcionais de 0,2 mm a 3 mm, atendendo a diferentes necessidades de usinagem. Com várias opções de comprimento da fresa, diâmetro da haste e comprimento total, os modelos são diversos e podem ser combinados de forma flexível para atender a vários cenários de usinagem de precisão.
